画像のグループ化

ワークシート上に少し複雑な画像を描くとします。たとえば、下のようなグラフ。いろいろな Shape オブジェクトが混在しています。
その個々のパーツをすべてグループ化しておかないと、何かと不便です。なぜかといえば、グループ化しておくと

(1) ほかのアプリケーション（たとえばイラストレーターなど）にコピーして編集したいと思った時に、手っ取り早く一括してコピーできる

(2) ワークシート上の適当な位置に描画しようとした場合、座標の複雑な計算を行わなくても、左上を原点に描画しておいて、完成してから適当な位置に一網打尽に移動させることができる

などの理由です。
グループ化は、ActiveSheet.Shapes.Range(nameArray).Group で行うことができます。しかしこれが意外と厄介。nameArray は配列ですが、パーツを描く度に配列の個数を動的に増やさなくてはならないし、同種のパーツをサブグループにして、入れ子の構成をしようとすると、交通整理が大変です。
そこで、グループ化専用のクラスを作ってみました。

これは、人口ピラミッドと呼ばれるグラフで、男女別年齢階級別の人口の推移を表現するものです。少子高齢化の様子などがビジュアルに見えるので、市町村の総合計画などでよく出てくるグラフです。ところが、これをうまく描ける機能が Excel にはないので、しかたなくマクロで描画することになります。
ただしここでは少し複雑な図形の例として示したもので、人口ピラミッドの書き方を紹介するのではなく、「表題」「目盛り線」などのパーツをどうやってグループ化するかについて説明したいと思います。
この例では、表題、目盛り線、グラフの線、枠というパーツがあり、それぞれ独立した関数で描画しています（下の標準モジュール「CreateGraphDemo()」参照）。そのほうがデバッグが容易ですから。また、グラフの線は左右それぞれ４種類、合計８個が描かれていますが、これは枠線や塗りつぶしのスタイルと描画方向などを与えてひとつの関数で描画しています。
これらのパーツを描画する関数は、いずれも描画した図形またはグループ（あわせて「図形群」と言うことにします）の名前を返すことにします。

返された名前を受け取って、リストアップしていくのが、次の SegmentClass です。
メソッド Add で名前を登録、最後に Group で登録された名前の図形群をグループ化し、その名前を返します。リストとなる配列は要素数が不定ですので、連想配列 segmentList を使って、その Keys をグループ化に使用することにしました。名前が重複すると困りますが、もともと重複した名前の図形群をグループ化すると不具合が起きるので、逆に好都合です。
これで、描画する関数内で適宜グループ化して呼び出し元にその名前を返すようにしていけば、ツリー状のサブグループをもったグループが完成します。

グループももともと Shape ですので、図形とグループが混在したものもグループ化できます。

クラスモジュール SegmentClass

Private segmentList As Object
'----- constractor,destractor
'segmentList の用意と、解放
Private Sub Class_Initialize()
     Set segmentList = CreateObject("Scripting.Dictionary")
End Sub
Private Sub Class_Terminate()
    Set segmentList = Nothing
End Sub
'----- Shape の名前を segmentListに追加する
'shapeName は重複を許さないことに注意
Public Sub Add(shapeName As String)
      If Len(shapeName) = 0 Then Exit Sub
      segmentList(shapeName) = ""
End Sub
'------ 追加されたすべての Shape をグループ化して名前をつける
'グループ名を返す
'ActiveSheet は、適宜必要に応じて変更
Public Function Group(groupName As String) As String
      If segmentList.count > 1 Then
            With ActiveSheet.Shapes.Range(segmentList.keys).Group
                  .name = groupName
            End With
      End If
      Group = groupName
End Function

たとえば、次のように使います。
「枠を描画」とか「グラフ線を描画」とか書いてあるところに、AddShape を用いた実際の描画関数がはいります。それぞれ、描画した図形群の名前または Shape オブジェクトを返します。具体的な関数は、ここでは煩雑になるので、はしょりました。
call CreateGraphDemo("NewGraph") で、NewGraph という名前のグループが作成されます。その中には、枠線、グラフの線、目盛り線、表題が含まれていて、グラフの線と目盛り線はさらに下位のグループを含んでいます。

標準モジュール CreateGraphDemo()

'----- 各パーツを描画して、全体をグループ化する
Public Sub CreateGraphDemo(myName)
Dim shapeList As SegmentClass
      Set shapeList = New SegmentClass
      With shapeList
            .Add drawFrame
            .Add drawBars
            .Add drawGrids
            .Add drawTitle
            .Group myName
      End With
      Set shapeList = Nothing
End Sub
'----- 枠線の描画
Private Function drawFrame() As String
Dim frame
      drawFrame = "frame"
      Set frame = 枠を描画
      frame.name = drawFrame
End Function
'----- すべてのグラフ線の描画
Private Function drawBars() As String
Dim shapeList As SegmentClass
      Set shapeList = New SegmentClass
      drawBars = "Lines"
      With shapeList
            .Add drawBar(1)
            .Add drawBar(2)
            '・・・・
            .Group drawBars
      End With
      Set shapeList = Nothing
End Function
'----- グラフ線一個分の描画
Private Function drawBar(index As Long) As String
Dim bar
      'index によって、グラフ化する値、グラフのスタイルが指定される
      drawBar = "line-" & index
      Set bar = グラフの線を描画(index)
      bar.name = drawBar
End Function
'----- 目盛り線の描画
Private Function drawGrids() As String
Dim shapeList As SegmentClass
      Set shapeList = New SegmentClass
      drawGrids = "Grid"
      With shapeList
            .Add X軸目盛り線を描画
            .Add X軸目盛り文字を描画
            .Add Y軸目盛り線を描画
            .Add Y軸目盛り文字を描画
            .Group drawGrids
      End With
      Set shapeList = Nothing
End Function
'----- 表題の描画
Private Function drawTitle() As String
Dim title
      drawTitle = "title"
      Set title = 表題を描画
      title.name = drawTitle
End Function

おまけ

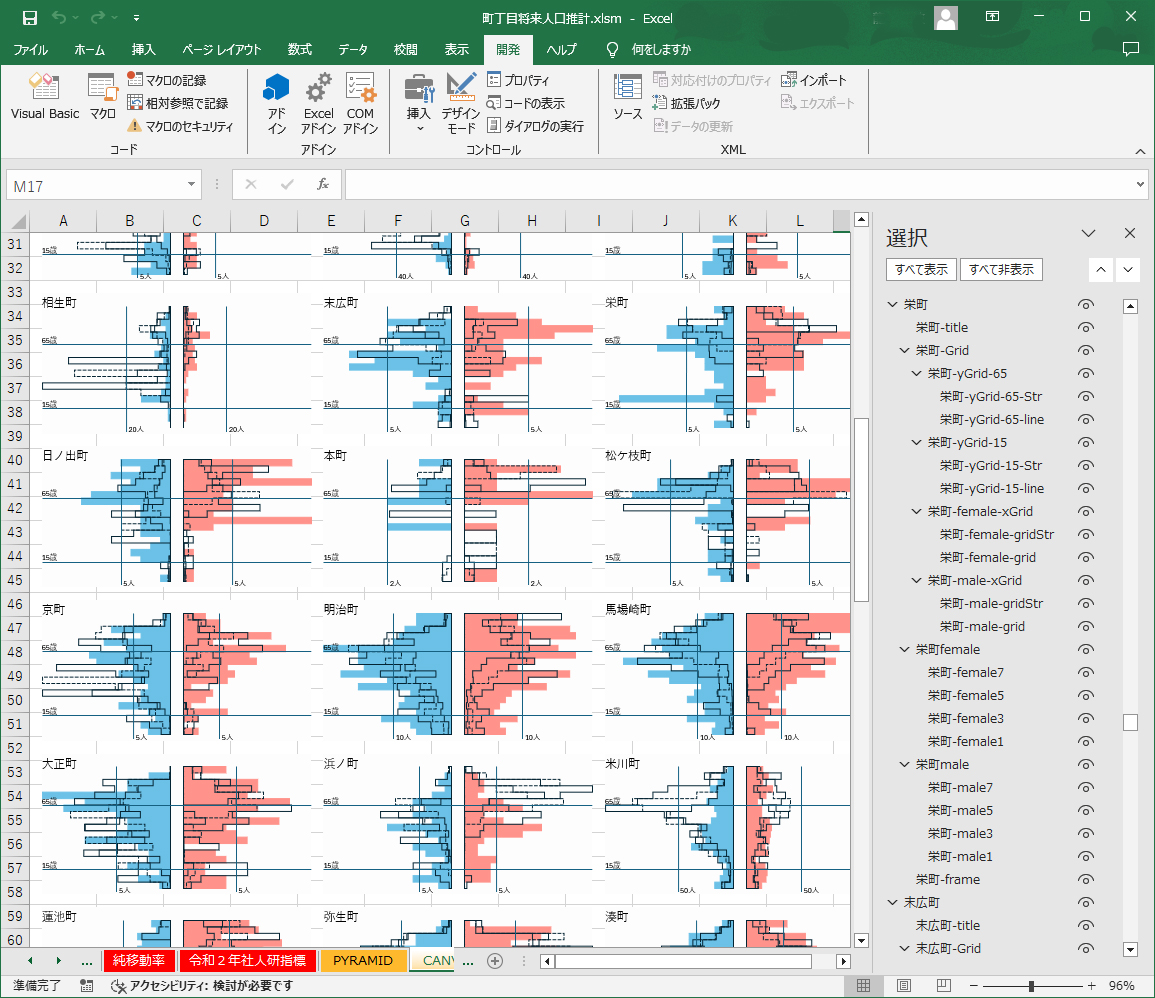

実際に、５０個ほどのグラフを逐次左上に作成し、完成したものを所定の位置に再配置して、次のような一覧を作成しました。この内容自体は重要ではないのですが、右に「図形の書式 > オブジェクトの選択と表示」でオブジェクトの構成を表示したものを掲げておきました。
たとえば、「栄町」のグループは「栄町-title」「栄町-Grid」「栄町female」「栄町male」「栄町-frame」で構成されていて、さらに「栄町-Grid」は４つのグループで、「栄町female」と「栄町male」はそれぞれ４個のオブジェクトで構成されているのがわかります。
